Engineering 4

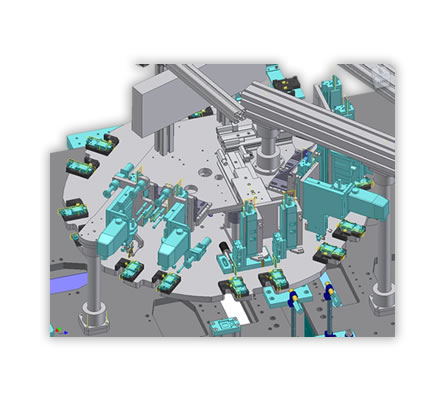

Example for construction of a Hot Bar Soldering system for the integration into a rotary table system.

2 double stations for flux application and two double Hot Bar Soldering stations.

Hot Bar Soldering - Engineering 4
Product Images
  • Engineering 4Engineering 4
  • Engineering 4Engineering 4
  • Engineering 4Engineering 4

Engineering 1

Example for construction of a Hot Bar Soldering system.

In-line system with one station for flux application and two Hot Bar Soldering stations with 3 soldering heads each.

Hot Bar Soldering - Engineering 1
Product Images
  • Engineering 1Engineering 1
  • Engineering 1Engineering 1
  • Engineering 1Engineering 1

Engineering 2

Example for construction of a Hot Bar Soldering system with rotary table.

System with automatic flux application and one Hot Bar Soldering unit.

Hot Bar Soldering - Engineering 2
Product Images
  • Engineering 2Engineering 2
  • Engineering 2Engineering 2
  • Engineering 2Engineering 2

Engineering 3

Example for construction of a Hot Bar Soldering system.

In-line system with a total of 4 stations (2 stations for flux application and 2 stations for Hot Bar Soldering).

Hot Bar Soldering - Engineering 3
Product Images
  • Engineering 3Engineering 3
  • Engineering 3Engineering 3
  • Engineering 3Engineering 3

Engineering 5

Example for construction of a Hot Bar Soldering system for the integration into a XYZ-axis system.

The soldering head is equipped with a rotating mechanism (90°), a force measuring device and a path monitoring device.

Hot Bar Soldering - Engineering 5
Product Images
  • Engineering 5Engineering 5
  • Engineering 5Engineering 5
  • Engineering 5Engineering 5

Engineering 6

Example for construction of a standard Hot Bar Soldering system Bl40i XXL.

Hot Bar Soldering - Engineering 6
Product Images
  • Engineering 6Engineering 6
  • Engineering 6Engineering 6
  • Engineering 6Engineering 6
